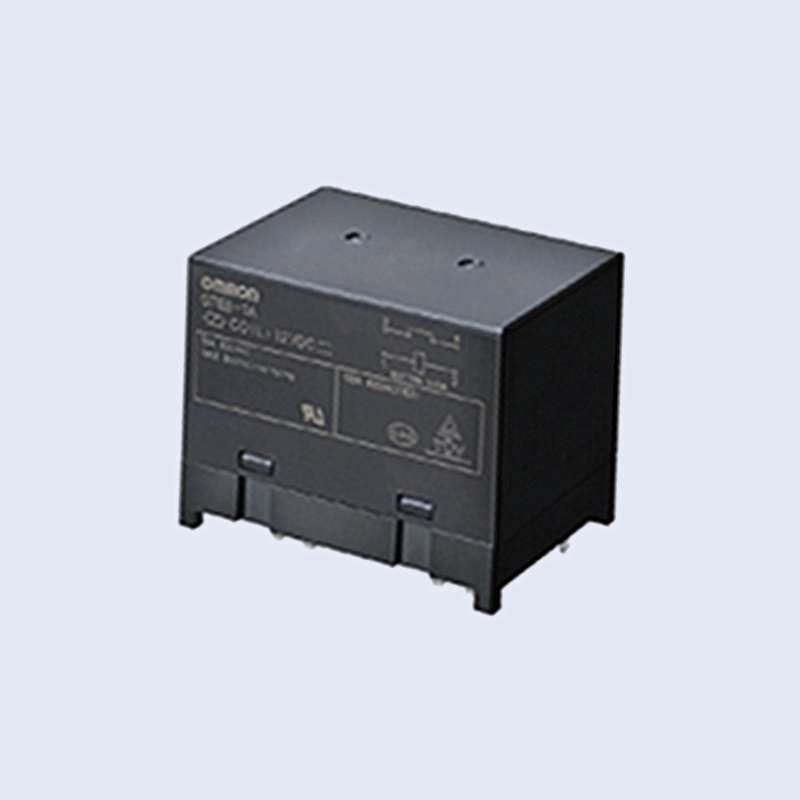

| 端子形狀 | 接點構成 | 保護結構 | 型號 | 線圈額定電壓(V) | 最小包裝單位 |
|---|---|---|---|---|---|
| 標準型 | 1a | 耐助焊劑型 | G7EB-1A | DC12 DC24 | 60個/箱 |
| 特殊端子型 | G7EB-1AP1 |
注. 訂購時,請注明線圈額定電壓(V)。
此外,交付時的包裝標記及標注的電壓規格為 ![[][]](/upload/file/contents/2022/07/62e3953b12f63.gif)
VDC。
注1. 額定電流、線圈電阻的值指的是線圈溫度為+23°C時的值,公差±10%。
注3. 最大許容電壓指的是在環境溫度為+23°C時繼電器線圈操作電源的電壓容許變化范圍內的最大值。* 使用保持電壓時的線圈功耗約為575mW(保持電壓45%時)。詳情請參閱注意事項的“●關于繼電器動作后的線圈電壓降低(保持電壓)”。
注. 上述值為23°C的初始值。 (電氣耐久性除外)
*1. 測量條件: DC6V 20A (5秒后) 電壓下降法。*3. 測量條件: 用DC1000V 絕緣電阻計測量與耐電壓項目中相同的部位。*5. 此值為開關頻率180次/min時的值。誤動作沖擊 沖擊方向
標準型 G7EB-1A | |
印刷電路板加工尺寸  | 端子配置/內部接線圖 |
特殊端子型 G7EB-1AP1 | |
印刷電路板加工尺寸  | 端子配置/內部接線圖 |
? 該繼電器請務必在保持電壓下使用。
? 請如下圖所示,首先對線圈施加額定電壓0.1秒~3秒。
? 請將線圈的額定電壓設定為額定電壓的100~120%、保持電壓設定為額定電壓的45~65%,避免因線圈電壓變動等而超出上述范圍。
| 線圈施加電壓 | 線圈電阻 * | 線圈功耗 | |
|---|---|---|---|
| 額定電壓 | 100~120% | 51Ω | 約2.8~4.0W |
| 保持電壓 | 45~65% | 約0.57~1.2W |
? 請使用焊接槽在290°C下、20秒內完成焊接。
? 并非密封結構,因此繼電器不可整體清洗。
? 本繼電器發生墜落時,請勿使用。
? 本繼電器為功率繼電器,適用于交流高壓的開關用途。請勿用于信號用途等微小負載開關。
